Die Zuverlässigkeit und Lebensdauer von Kontaktsystemen in Schaltgeräten sowie elektromechanischen und elektronischen Bauelementen hängen häufig nicht allein vom eingesetzten Kontaktwerkstoff ab. Auch die Wahl des geeigneten Trägerwerkstoffes spielt eine entscheidende Rolle.

Als Trägermaterialien haben Werkstoffe auf Kupferbasis die größte Bedeutung. Je nach Anwendung kommen auch Werkstoffe auf Nickelbasis oder Mehrschicht- Verbundwerkstoffe, z.B. Thermobimetalle zum Einsatz. Für spezielle Anwendungen in der Mittel- und Hochspannungstechnik sowie für Kontaktfedern und Schnappscheiben in der Informationstechnik werden Werkstoffe auf Eisenbasis berücksichtigt, die aber im Rahmen dieses Datenbuches nicht behandelt werden.

Die Anforderungen, die an die Trägerwerkstoffe gestellt werden, sind entsprechend ihres unterschiedlichen Einsatzes vielfältig. So werden von Kupferwerkstoffen, neben einer hohen elektrischen und thermischen Leitfähigkeit, gute Festigkeitseigenschaften auch bei erhöhten Temperaturen sowie eine ausreichend hohe Korrosionsbeständigkeit verlangt. Werden die Trägerwerkstoffe als Kontaktfedern eingesetzt, so muss der Werkstoff noch zusätzlich gute Federeigenschaften aufweisen. Daneben sind je nach Fertigungsprozess auch eine Reihe technologischer Eigenschaften, wie gute Warm- und Kaltumformbarkeit, spanende Formbarkeit, Stanzbarkeit, Schweiß- und Lötbarkeit sowie Galvanisierbarkeit, zu nennen.

Kupfer und Kupfer-Legierungen

Übersicht über Normen

Werkstoffe aus Kupfer und Kupferlegierungen, die für den Einsatz in der Elektrotechnik und Elektronik vorgesehen sind, werden i.d.R. in Normen festgelegt. Nach DIN genormte Werkstoffe werden durch Kurzzeichen und Werkstoffnummer beschrieben. In den europäischen Normen (EN) sind die Werkstoffe den aus ihnen hergestellten Produkten zugeordnet und ebenfalls durch Kurzzeichen und Werkstoffnummer gekennzeichnet. Zum Vergleich werden auch die Werkstoffbezeichnungen nach UNS (Unified Numbering System (USA)) angeführt Table 1.

Die für den Bereich elektrischer Kontakte wichtigen EN-Normen sowie entsprechende ASTM (American Society for Testing and Materials)-Normen für Walzflacherzeugnisse aus Kupfer und Kupferlegierungen sind:

Normbezeichnung Beschreibung
DIN EN 1652 Kupfer und Kupferlegierungen in Platten, Blechen, Bändern, Streifen und Ronden zur allgemeinen Verwendung
DIN EN 1654 Kupfer und Kupferlegierungen für Federn und Steckverbinder
DIN EN 1758 Kupfer und Kupferlegierungen als Bänder für Systemträger
ASTM B 103/B103M-10 Spec. for Phosphor Bronce Plate, Sheet, Strip, and Rolled Bar
ASTM B 36/B36M-95 Spec. for Brass Plate, Sheet, Strip, and Rolled Bar
ASTM B 122/B122M-08 Spec. for CuNiSn-, CuNiZn-, and CuNi-Alloy
ASTM B 465-09 Spec. for Copper-Iron-Alloy Plate, Sheet, and Strip
ASTM B 194-08 Standard Spec. for CuBe-Alloy Plate, Sheet, Strip and Rolled Bar
ASTM B 534-07 Sec. for CuCoBe-Alloy and CuNiBe-Alloy Plate, Sheet, Strip, and Rolled Bar

Die oben angeführten EN-Normen ersetzen teilweise oder vollständig die DIN-Normen: DIN 1777, DIN 17670, DIN 1751, DIN 1791

Reines Kupfer

Kupfer wird in der Elektrotechnik vor allem wegen seiner hohen elektrischen ) Leitfähigkeit[1] eingesetzt, die mit 58 MS/m nur wenig unter der des Silbers liegt. Weitere Vorzüge des Kupfers sind seine hohe Wärmeleitfähigkeit, Korrosionsbeständigkeit und seine gute Umformbarkeit. Das Verfestigungsverhalten von Cu-ETP ist in Figure 1 dargestellt. Die durch Kaltumformung erreichte Verfestigung kann durch eine nachfolgende Wärmebehandlung wieder aufgehoben werden. Dabei hängt das Erweichungsverhalten stark vom Zustand der Kaltumformung ab (Figure 2 und Figure 3).

Die Reinheit des für elektrische Zwecke verwendeten technisch reinen, unlegierten Kupfers liegt je nach Kupfersorte bei > 99,90 bzw. 99,95 Massen-%. Die unterteilt in sauerstoffhaltige, sauerstofffreie und mit Phosphor desoxidierten Kupfersorten sind in DIN EN 1652 festgelegt (Table 1 und Table 2). Die physikalischen und mechanischen Eigenschaften einiger Reinkupfersorten sind in Table 3 and Table 4 aufgeführt. Demnach sind Cu-ETP, Cu-OF und Cu-HCP Kupfersorten, bei denen bestimmte Mindestwerte für die elektrische Leitfähigkeit garantiert werden.

Cu-ETP eignet sich wegen seines Sauerstoffanteils nicht zum Schweißen oder Hartlöten in reduzierender Atmosphäre (Gefahr der Wasserstoffkrankheit).

Cu-HCP, Cu-DLP und Cu-DHP sind sauerstofffreie, mit unterschiedlichen Phosphorgehalten desoxidierte Kupfersorten. Mit zunehmendem Phosphorgehalt sinkt die elektrische Leitfähigkeit. Cu-OF ist sowohl frei von Sauerstoff als auch von Desoxidationsmittel.


Table 1: Werkstoffbezeichnung einiger Reinkupfersorten
Werkstoffbezeichnung EN-KurzzeichenEN-NummerDIN-KurzzeichenDIN-NummerUNS
Cu-ETPCW004AE-Cu 582.0065C11000
Cu-OFCW008AOF-Cu2.0040C10200
Cu-HCPCW021ASE-Cu2.0070C10300
Cu-DLPCW023ASW-Cu2.0076C12000
Cu-DHPCW024AF-Cu2.0090C12200


Table 2: Zusammensetzung einiger Reinkupfersorten
Werkstoff Zusammensetzung Massenanteile [%]
EN Kurzzeichen Cu Bi O P Pb Sonstige
Cu-ETP >99.90 bis 0.0005 bis 0.040 bis 0.005 bis 0.03
Cu-OF >99.95 bis 0.0005 bis 0.005 bis 0.03
Cu-HCP >99.90 ca. 0.003
Cu-DLP >99.90 bis 0.005 0.005-0.013 bis 0.005 bis 0.03
Cu-DHP >99.90 0.015-0.040


Table 3: Physikalische Eigenschaften einiger Reinkupfersorten

Werkstoffbezeichnung

Dichte

Elektr.

Leitfähigkeit

Elektr. Widerstand

Wärmeleitfähigkei

Coeff. of

Lin. Ausdehnungskoeffizient

E-Moduls

of

Erweichungstemp.

(ca.10% Festigkeitsabfall)

Schmelztemperatur

EN-Kurzzeichen

[g/cm³][MS/m][% IACS][μΩ· cm][W/(m· K)] [10-6/K][GPa][°C][°C]

Cu-ETP

8.94

≥58

100

1.72

390

17.7

127

ca. 220

1083

Cu-OF

8.94

≥58

100

1.72

394

17.7

127

ca. 220

1083

Cu-HCP

8.94

≥54

93

1.85

380

17.7

127

ca. 220

1083

Cu-DLP

8.94

52

90

1.92

350

17.7

132

ca. 220

1083

Cu-DHP

8.94

≥46

80

2.17

310

17.6

132

ca. 220

1083


Table 4: Mechanische Eigenschaften einiger Reinkupfersorten

Werkstoff

Zustand

Zugfestigkeit

Rm

[MPa]

0,2% Dehngrenze Rp0,2

[MPa]

Bruchdehnung

A50

[ %]

Härte

HV

Cu-ETP
Cu-OF
Cu-HCP
Cu-DLP
Cu-DHP
R220220 - 260 ≤140≥3340 - 65
R240240 - 300 ≥180 ≥865 - 95
R290290 - 360≥250≥490 - 110
R360≥360≥320≥2 ≥110

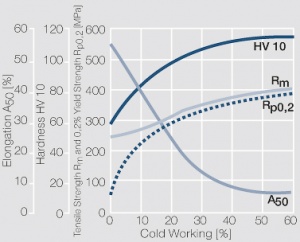

Figure 1 Verfestigungsverhalten von Cu-ETP

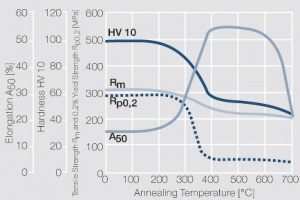

Figure 2 Erweichungsverhalten von Cu-ETP nach 3h Glühdauer und einer Kaltumformung von 25%

Figure 3 Erweichungsverhalten von Cu-ETP nach 3h Glühdauer und einer Kaltumformung von 50%


Figure 1: Verfestigungsverhalten von Cu-ETP
Figure 2: Erweichungsverhalten von Cu-ETP nach 3h Glühdauer und einer Kaltumformung von 25%
Figure 3: Erweichungsverhalten von Cu-ETP nach 3h Glühdauer und einer Kaltumformung von 50%

Niedriglegierte Kupfer-Werkstoffe

Die niedriglegierten Kupferwerkstoffe kommen in ihren Eigenschaften dem reinen Kupfer am nächsten. Durch gezielte Zugabe kleiner Mengen von Legierungselementen gelingt es, die Festigkeit und vor allem die Erweichungstemperatur des Kupfers zu erhöhen, wobei die elektrische Leitfähigkeit nur wenig verringert wird (Figure 4). Als Legierungselemente kommen z.B. Silber, Eisen, Zinn, Zink, Nickel, Chrom, Zirkon, Silizium und Titan zum Einsatz. Der Anteil der zulegierten Komponente liegt meist deutlich unter 3 Massen-%. Zu dieser Werkstoffgruppe sind sowohl mischkristall- als auch ausscheidungshärtende Legierungen zu zählen. Auf die aushärtbaren Kupfer-Beryllium- und Kupfer-Chrom-Zirkon-Werkstoffe wird später eingegangen.

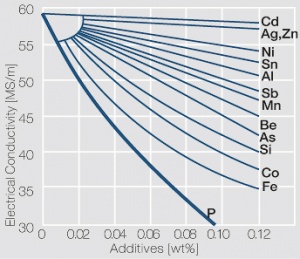

Einfluss geringer Zusätze auf die elektrische Leitfähigkeit von Kupfer

Aus der großen Zahl der angebotenen niedriglegierten Kupferwerkstoffe können hier nur wenige herausgegriffen und ihre Eigenschaften aufgelistet werden (Table 5 und Table 6). Einige dieser Werkstoffe sind nicht in der EN enthalten.

Die niedriglegierten Kupferwerkstoffe CuAg0,1 und CuCd1 kommen vor allem als Fahrdrähte von Oberleitungen zum Einsatz, wo sie Dauerbelastungen bei erhöhten Temperaturen ohne Erweichung standhalten müssen.

Die Werkstoffe CuFe0,1 und CuSn0,15 zeichnen sich durch eine hohe elektrische Leitfähigkeit aus. Die Festigkeitswerte beider Werkstoffe sind zwar verhältnismäßig niedrig, bleiben jedoch bei kurzzeitiger Wämeeinwirkung bis ca. 400°C nahezu unverändert. Sie werden als Systemträger für Halbleiterbauelemente aber auch als Trägerteile für Festkontakte in Schaltgeräten der Energietechnik verwendet.

CuFe2P ist ein Kupferwerkstoff mit hoher elektrischer Leitfähigkeit und guter Kaltumformbarkeit. Bei einer Anlassbehandlung treten eisenreiche Ausscheidungen im " -Kupfer auf, die die mechanischen Eigenschaften nur wenig, die elektrische Leitfähigkeit jedoch deutlich verbessern. Neben dem Einsatz als Kontaktträgerwerkstoff in Schaltgeräten hat CuFe2P breite Anwendung in Steckverbindern der Kfz-Technik und als Systemträger in der Halbleitertechnik gefunden.

Der Werkstoff CuNi2Si weist eine hohe Festigkeit und sehr gute Biegbarkeit bei guter elektrischer Leitfähigkeit auf. Dieses Eigenschaftsspektrum wird durch eine gezielte, feinverteilte Ausscheidung von Nickel-Siliziden erreicht. CuNi2Si kommt in Form von Stanz-Biegeteilen in thermisch hoch beanspruchten elektromechanischen Bauelementen vor allem in der Kfz-Technik zum Einsatz.

CuSn1CrNiTi und CuCrSiTi sind Weiterentwicklungen von Kupferwerkstoffen im Ausscheidungssystem Cu-Cr-Ti mit feinverteilten intermetallischen Ausscheidungen. Zu dieser Gruppe ist auch der Werkstoff CuNi1Co1Si zu zählen, der ein Eigenschaftsprofil ähnlich dem der niedrig legierten CuBe-Legierungen erreicht.


Table 5: Physikalische Eigenschaften einiger niedriglegierter Kupferwerkstoffe
Werkstoff
Bezeichnung
EN UNS
Zusammensetzung Dichte
[g/cm3]
Elektr. Leitfähigkeit Elektr. Widerstand
[μΩ·cm]
Wärmeleitfähigkeit
[W/(m·K)]
Lin. Ausdehnungskoeff.
[10-6/K]
E-Modul
[GPa]
Erweichungstemperatur
(ca. 10% Festigkeitsabfall)
[°C]
Schmelzbereich
[°C]
[MS/m] [% IACS]
CuAg 0,1
CW 013A
Ag 0.08-0.12
Cu Rest
8.89 56 97 1.8 380 17.7 126 1082
CuFe0,1P
nicht genormt
C19210
Fe 0.05-0.015
P 0.025-0.04
Cu Rest
8.89 53 91 1.9 350 17.0 130 ca. 280 1080
CuSn0,15
CW117C
C14415
Sn 0.1-0.15
Zn 0.1
Cu Rest
8.93 51 88 2.0 350 18.0 130 ca. 280 1060
CuFe2P
CW107C
C19400
Fe 2.1-2.6
P 0.015-0.15
Zn 0.05-0.2
Cu Rest
8.91 37 64 2.7 260 17.6 125 ca. 380 1084 - 1090
CuNi2Si
CW111C
C70260
Ni 1.6-2.5
Si 0.4-0.8
Fe 0.2
Cu Rest
8.80 23 40 4.3 200 17.0 130 ca. 430
CuSn1CrNiTi
nicht genormt
C18090
Sn 0.6
Ni 0.4
Cr 0.3
Ti 0.3
Cu Rest
8.87 35 60 2.9 240 17.6 133 ca. 480 1025 - 1074
CuNi1Co1Si
nicht genormt
C70350
Ni 1.5
Co 1.1
Si 0.6
Cu Rest
8.82 29 50 3.4 200 17.6 131 ca. 400
CuCrSiTi
nicht genormt
C18070
Cr 0.3
Ti 0.1
Si 0.02
Cu Rest
8.88 45 78 2.2 310 18.0 138 ca. 430


Table 6: Mechanische Eigenschaften einiger niedriglegierter Kupferwerkstoffe
Werkstoff Zustand Zugfestigkeit Rm
[MPa]
0,2% Dehngrenze
Rp02
[MPa]
Bruchdehnung
A50
[%]
Vickershärte
HV
Biegeradius1)
min senkrecht zur
Walzrichtung
Biegeradius1)
min parallel zur
Walzrichtung
Federbiegegrenze
Limit σFB
[MPa]
Biegewechselfestigkeit
Limit σBW
[MPa]
CuAg0,10 R 200
R 360
200 - 250
360
120
320
> 40
> 3
40
90
0 x t
0.5 x t
0 x t
0.5 x t
240 120
CuFe0,1P R 300
R 360
R 420
300 - 380
360 - 440
420 - 500
> 260
> 300
> 350
> 10
> 3
> 2
80 - 110
110 - 130
120 - 150
0 x t
0.5 x t
1.5 x t
0 x t
0.5 x t
1.5 x t
250 160
CuSn0,15 R 250
R 300
R 360
R 420
250 - 320
300 - 370
360 - 430
420 - 490
> 200
> 250
> 300
> 350
> 9
> 4
> 3
> 2
60 - 90
85 - 110
105 - 130
120 - 140
0 x t
0 x t
0 x t
1 x t
0 x t
0 x t
0 x t
1 x t
250 160
CuFe2P R 370
R 420
R 470
R 520
370 - 430
420 - 480
470 - 530
520 - 580
> 300
> 380
> 430
> 470
> 6
> 4
> 4
> 3
115 - 135
130 - 150
140 - 160
150 - 170
0 x t
0.5 x t
0.5 x t
1 x t
0 x t
0.5 x t
0.5 x t
1 x t
340 200
CuNi2Si R 430
R 510
R 600
430 - 520
510 - 600
600 - 680
> 350
> 450
> 550
> 10
> 7
> 5
125 - 155
150 - 180
180 - 210
0 x t
0 x t
1 x t
0 x t
0 x t
1 x t
500 230
CuSn1CrNiTi R 450
R 540
R 620
450 - 550
540 - 620
620 - 700
> 350
> 450
> 520
> 9
> 6
> 3
130 - 170
160 - 200
180 - 220
0.5 x t
1 x t
3 x t
0.5 x t
2 x t
6 x t
530 250
CuNi1Co1Si R 800
R 850
> 800
> 850
> 760
> 830
> 4
> 1
> 260
> 275
0.5 x t
1.5 x t
1.5 x t
2.5 x t
CuCrSiTi R 400
R 460
R 530
400 - 480
460 - 540
530 - 610
> 300
> 370
> 460
> 8
> 5
> 2
120 - 150
140 - 170
150 - 190
0 x t
0.5 x t
1 x t
0 x t
0.5 x t
1 x t
400 220

1) t: Banddicke max 0,5 mm

Diese neueren Kupfer-Werkstoffe zeichnen sich durch eine Optimierung von Eigenschaften, wie elektrische Leitfähigkeit, Festigkeit und Relaxation aus, die der jeweiligen Anwendung angepasst sind. Typische Anwendungen sind Kontaktfedern für Relais, Schalter und Steckverbinder.

Naturharte Kupfer-Legierungen

Legierungen wie Messinge (CuZn), Zinnbronzen (CuSn) und Neusilber (CuNiZn), bei denen die gewünschte Festigkeit durch Kaltumformung erzeugt wird, werden als naturharte Legierungen bezeichnet. Zu dieser Gruppe sind auch die Silberbronzen mit Silbergehalten von 2 bis 6 Massen-% zu zählen.

siehe Artikel: Naturharte Kupfer-Legierungen

Sonstige naturharte Kupfer-Legierungen

siehe Artikel: Sonstige naturharte Kupfer-Legierungen

Aushärtbare Kupfer-Legierungen

Neben den naturharten Kupferwerkstoffen spielen aushärtbare Kupferlegierungen als Trägerwerkstoffe für elektrische Kontakte eine wichtige Rolle. Bei den aushärtbaren Legierungen können durch eine geeignete Wärmebehandlung fein verteilte Ausscheidungen einer zweiten Phase erzeugt werden, die die Festigkeit des Werkstoffes deutlich erhöhen.

siehe Artikel: Aushärtbare Kupfer-Legierungen

Kenngrößen zur Bewertung der Eigenschaften von Kupfer-Legierungen

Für federnd beanspruchte Bauelemente stellen neben Festigkeit und elektrischer Leitfähigkeit vor allem die typischen Federeigenschaften, wie Federbiegegrenze und Biegewechselfestigkeit sowie die Biegbarkeit wichtige Kenngrößen dar. Bei höherer thermischer Beanspruchung wird das Verhalten der Federwerkstoffe durch Entfestigung und Relaxation bestimmt. Im folgenden sollen diese Kenngrößen kurz beschrieben werden.

siehe Artikel: Kenngrößen zur Bewertung der Eigenschaften von Kupfer-Legierungen

Vergleichende Bewertung der Kupfer-Werkstoffe

Die Auswahl des optimalen Kupferwerkstoffes aus der breiten Werkstoffpalette sollte sich am jeweiligen Anwendungsfall orientieren. Zweckmäßigerweise wird zunächst ein Anforderungsprofil erstellt, aus dem die erforderlichen Werkstoffeigenschaften abgeleitet werden können. Es gibt jedoch keinen Kupferwerkstoff, der alle Anforderungen gleich gut erfüllt. Es muss stets ein Kompromiss z.B. zwischen elektrischer Leitfähigkeit und Federeigenschaften gefunden werden.

Steht allein die Stromübertragung im Vordergrund und kann auf gute mechanische Eigenschaften weitgehend verzichtet werden, z.B. bei Trägerteilen für Festkontakte, so kommen je nach Höhe des Stromes Kupfer, niedriglegierte Kupferwerkstoffe z.B. CuSn0,15 oder aus Preisgründen Messing (CuZn30) als Werkstoff in Frage.

Bei Federelementen sind für die Wahl des Trägerwerkstoffes die Wechselbeziehungen zwischen elektrischer Leitfähigkeit und Biegewechselfestigkeit bzw. elektrischer Leitfähigkeit und Spannungsrelaxation von besonderem Interesse. Der erstere Fall tritt bei elektrisch hochbelasteten Relaisfedern auf. Hierbei spielt z.B. CuAg2 eine wichtige Rolle. Der zweite betrifft Trägerelemente, die unter mechanischer Dauerbelastung stehen, z.B. Steckverbinder. Die Federkraft muss über die gesamte Lebensdauer trotz erhöhter Umgebungstemperaturen und Stromerwärmung möglichst konstant sein. In diesem Fall muss die Relaxationsneigung der Kupferwerkstoffe, die zu einem allmählichen Abbau der Kontaktkraft führt, berücksichtigt werden. Daneben muss ein problemloser formgebender Fertigungsprozess gewährleistet sein, d.h. Biegeoperationen müssen auch bei hohen Festigkeitswerten durchführbar sein.

Die gestiegenen Anforderungen an die Federelemente für Steckverbinder vor allem beim Einsatz im Kfz, d.h. höhere Umgebungstemperatur, erhöhte Anforderungen an die Zuverlässigkeit und der Trend zur Miniaturisierung führten zu einem Generationswechsel bei den Werkstoffen, nämlich von CuZn30 und CuSn4 z.B. zu den CuNiSi-Legierungen. Diese CuNiSi-Legierungen und die neuen Kupfer-Hochleistungslegierungen wie CuNi1Co1 sind gegenüber den traditionellen Werkstoffen hinsichtlich Festigkeit, Relaxationsverhalten und elektrischer Leitfähigkeit deutlich verbessert.

Nickel und Nickel-Legierungen

Technisch reines Nickel

Technisch reines Nickel enhält üblicherweise 99,0 bis 99,8 Massen-% Ni und bis zu 1 Massen-% Co. Weitere Beimengungen sind Fe und Mn (Table 7 und Table 8). Verfestigungs- und Erweichungsverhalten von Nickel sind in den Bildern Figs. 5 – 6 dargestellt.

Bei den physikalischen Eigenschaften von Nickel ist vor allem der Elastizitätsmodul hervorzuheben, der nahezu doppelt so hoch ist wie der des Kupfers. Bei Temperaturen bis 345°C ist Nickel ferromagnetisch. Nickel zeichnet sich durch eine hohe Korrosionsbeständigkeit aus, ist sehr duktil und gut schweiß- und plattierbar. Es hat daher eine große Bedeutung als Basiswerkstoff für mehrschichtige Kontaktprofile. Eine weitere wichtige Funktion erfüllt Nickel bei dünnen Plattierungen, wo es als Zwischenschicht Diffusionsvorgänge zwischen kupferhaltigen Trägerwerkstoffen und Kontaktwerkstoffen auf Gold- und Palladiumbasis wirksam behindert.

Figure 5 Verfestigungsverhalten von techn. reinem Nickel durch Kaltumformung

Figure 6 Erweichungsverhalten von techn. reinem Nickel nach 3h Glühdauer und einer Kaltumformung von 50%

Strain hardening of technical pure nickel by cold working
Erweichungsverhalten von techn. reinem Nickel nach 3h Glühdauer und einer Kaltumformung von 50%

Nickel-Legierungen

NiCu30Fe ist wegen seiner geringen elektrischen Leitfähigkeit neben Ni und den CuNi-Legierungen der meist verwendete Werkstoff für gut schweißbare Kontaktunterlagen. Durch Zusätze von Fe (ca. 1 bis 2 Massen-%) sowie Mn und Co (jeweils 0,5 bis 1 Massen-%) kann die Festigkeit der binären NiCu30- Legierung gesteigert werden.

Die Festigkeitswerte von NiCu30Fe liegen deutlich über denen kupferreicher CuNi-Legierungen (Figs. 7 – 8). Aufgrund der guten Federeigenschaften und hohen Warmfestigkeit kommt NiCu30Fe vor allem für thermisch beanspruchte Federn zum Einsatz.

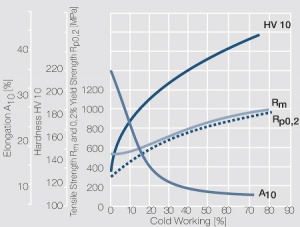

Figure 7 Verfestigungsverhalten von NiCu30Fe durch Kaltumformung

Figure 8 Erweichungsverhalten von NiCu30Fe nach 0,5 h Glühdauer und einer Kaltumformung von 80%

Verfestigungsverhalten von NiCu30Fe durch Kaltumformung
Erweichungsverhalten von NiCu30Fe nach 0,5 h Glühdauer und einer Kaltumformung von 80%


Table 7: Physikalische Eigenschaften von Nickel und Nickellegierungen
Werkstoff Bezeichnung
WST-Nr.
EN UNS
Zusammensetzung
[Massen-%]
Dichte
[g/cm3]
Elektr. Leitfähigkeit Elektr. Widerstand
[μΩ·cm]
Wärmeleitfähigkeit
[W/(m·K)]
Lin. Ausdehnungskoeff.
[10-6/K]
E-Modul
[GPa]
Erweichungstemperatur
(ca. 10% Festigkeitsabfall)
[°C]
Schmelzbereich
[°C]
[MS/m] [% IACS]
Ni 99,2
2.4066
17740
N02200

Mn < 0.35
Cu < 0.25
Si < 0.25
Fe < 0.4
C < 0.01
Ni > 99.2
8.9 11 19 9.0 70,5 13.0 207 ca. 450 1140
NiCu30Fe
2.4360
17743
N04400
Cu 28 - 34
Fe 1 - 2.5
Ni Rest
Be 1.85 - 2.05
8.8 2.1 3.6 48.0 22 14.0 185 ca. 420 1300 - 1350
NiBe2

N03360
Ti 0.4 - 0.6
Ni Rest
8.3 5.0a 8.6 0.2a 48 14.4 210 1380

alösungsgeglüht und ausgehärtet


Table 8: Mechanische Eigenschaften von Nickel und Nickellegierungen
Werkstoff Zustand Zugfestigkeit Rm
[MPa]
0,2% Dehngrenze
Rp02
[MPa]
Bruchdehnung
A50
[%]
Vickershärte
HV
Federbiegegrenze σFB
[MPa]
Biegewechselfestigkeit σBW
[MPa]
Ni99,2 R 380 ≥ 380 ≥ 100 ≥ 40 ≥ 100
NiCu30Fe R 400
R 700
400 - 600
700 - 850
≥ 160
≥ 600
≥ 30
≥ 4
95 - 125
200 - 240
NiBe2 R 700a
R 1300a
R 1500b
R 1900b
R 1800c
≥ 700
≥ 1300
≥ 1500
≥ 1900
≥ 1800
≥ 300
≥ 1200
≥ 1100
≥ 1750
≥ 1700
≥ 30
≥ 1
≥ 12
≥ 1
≥ 5
≥ 170
≥ 370
≥ 450
≥ 520
≥ 500




≥ 1400




≥ 400

alösungsgeglüht und kaltumgeformt
blösungsgeglüht, kaltumgeformt und ausscheidungsgehärtet
clösungsgeglüht, kaltumgeformt und ausscheidungsgehärtet im Werk (werksvergütet)

Nickel-Beryllium-Legierungen

Durch die mit sinkender Temperatur abnehmende Löslichkeit des Berylliums im Nickel ist bei NiBe, ähnlich wie bei CuBe, die Möglichkeit zur Ausscheidungshärtung gegeben Figure 9. Die maximale Löslichkeit von Beryllium in Nickel beträgt 2,7 Massen-% bei einer eutektischen Temperatur von 1150°C. Um die durch Ausscheidungshärtung erzielbaren hohen Festigkeitswerte zu erreichen, wird NiBe, ähnlich CuBe, bei 970 bis 1030°C wärmebehandelt („lösungsgeglüht“) und anschließend rasch auf Raumtemperatur abgekühlt („abgeschreckt“). Weichgeglühtes Material ist gut kaltbildsam. Nach der Formgebung schließt sich die Anlassbehandlung an (1 bis 2h bei 480 bis 500°C).

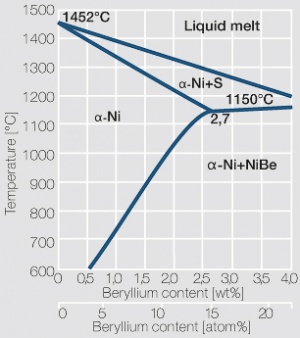

Zustandsdiagramm Nickel-Beryllium

Handelsübliche Nickel-Beryllium-Legierungen enthalten 2 Massen-% Be. Verglichen mit CuBe2 weist NiBe2 einen deutlich höheren Elastizitätsmodul, aber eine wesentlich geringere elektrische Leitfähigkeit auf. Die durch Ausscheidungshärtung erzielten Festigkeitswerte übertreffen die von CuBe2 Figure 10. Die Federbiegegrenze erreicht Werte bis über 1400 MPa, die Biegewechselfestigkeit bis ca. 400 MPa.

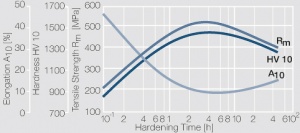

Aushärtung von NiBe (weich) bei 480°C

Besonders hervorzuheben ist die sehr hohe Warmfestigkeit von NiBe2. Bei kaltverfestigtem und anschließend ausgehärtetem NiBe2 beträgt die maximal zulässige Dauertemperatur je nach Vorbehandlung 400 bis 650°C.

Ähnlich wie bei CuBe sind NiBe-Legierungen als aushärtbare Werkstoffe in verschiedenen Festigkeitszuständen, auch „werksvergütet“ erhältlich.

Nickel-Beryllium-Legierungen bieten sich für mechanisch und thermisch besonders hoch beanspruchte Federn an. Für manche Anwendungen ist auch ihr ferromagnetisches Verhalten von Vorteil.

Dreischicht-Trägerbänder

Die Herstellung dieser Bänder erfolgt üblicherweise durch Kaltwalzplattieren. Die drei Werkstoff-Komponenten überdecken sich vollständig. Vorteile dieser Verbundwerkstoffgruppe sind, die unterschiedlichen mechanischen und physikalischen Eigenschaften der Komponenten miteinander zu verbinden.

Je nach Anwendung und den technischen Anforderungen werden unterschiedliche Schichtsysteme eingesetzt:

  • Conduflex N
    CuSn6 - Cu - CuSn6

Die hohe elektrische und thermische Leitfähigkeit sowie die hohe Stromtragfähigkeit des Kupfers wird mit den sehr guten Federeigenschaften der Zinnbronze kombiniert. Conduflex N-Bänder werden in einem Bereich der Dicke von 0,1-1,5mm und einer maximalen Breite von 140 mm verarbeitet.

  • Cu - FeNi36 (Invar) - Cu

Die hohe elektrische Leitfähigkeit und Duktilität des Kupfers wird mit dem niedrigen Wärmeausdehnungskoeffizienten der Invar-Legierung verknüpft. Die Abmessungen bezüglich Banddicke liegen im Bereich 0,2 - 1,8 mm, die maximale Breite beträgt 140 mm.

  • Cu-Fe oder Stahl-Cu

Die hohe elektrische Leitfähigkeit und die sehr guten Lichtbogenlaufeigenschaften des Kupfers werden mit den mechanischen und magnetischen Eigenschaften von Eisen oder Stahl kombiniert. Die Abmessungen entsprechen denen des Systems Cu-Invar-Cu.

Das Dickenverhältnis der Komponenten kann individuell gewählt werden und richtet sich nach den technischen Anforderungen. Die beiden Außenkomponenten besitzen meist die gleiche Dicke.

Thermobimetalle

Thermobimetalle sind Verbundwerkstoffe, die aus zwei oder drei Schichten mit unterschiedlichen Wärmeausdehnungskoeffizienten bestehen. Sie sind üblicherweise durch Walzplattieren fest miteinander verbunden. Wird ein solches Thermobimetall direkt, z.B. durch Stromfluss, oder indirekt, z.B. durch Wärmeleitung oder -strahlung, erwärmt, verursacht die unterschiedliche Ausdehnung von aktiver (größere Ausdehnung) und passiver ( geringere Ausdehnung) Komponente eine Krümmung.

Wegänderung oder Kraftwirkung am freien Ende des Thermobimetalles werden als Auslöse- und Stellglieder in Thermostaten, Schutzschaltern sowie Steuerund Regelkreisen genutzt. Entsprechend der gewünschten Wirkungsweise des Thermobimetalles kommen verschiedene Formteile zum Einsatz:

  • Gerade oder U-förmige Streifen für nahezu geradlinige Bewegungen.
  • Kreisförmige Scheiben für kleine geradlinige Bewegungen verbunden mit einer hohen Richtkraft.
  • Spiralen und Wendeln für Kreisbewegungen.
  • Formstanzteile für spezielle Anwendungen.

Die Vielzahl der Thermobimetall-Typen ist größtenteils nach DIN 1715 oder/und ASTM Standard spezifiziert Table 9. Die einzelnen Typen unterscheiden sich dabei hinsichtlich der Werkstoffzusammensetzung von aktiver und passiver Komponente. Zum Einsatz kommen vor allem Eisen-Nickel- sowie Mangan-Kupfer- Nickel-Legierungen. Weiterhin sind hauptsächlich in verschiedenen Schutzschaltern Thermobimetalle mit Zwischenlagen aus Kupfer oder Nickel gebräuchlich, die eine Abstufung des spezifischen elektrischen Widerstandes ermöglichen.


Table 9: Auszug aus der Gesamtpalette verfügbarer Thermobimetalle
Bezeichnung
DIN 1715
Bezeichnung
ASTM
Spez. thermische Ausbiegung
[106/K]
Spez. elektr. Widerstand
k [μΩ·m]
Übliche Awendungsbereiche
[°C]
Anwendungsgrenze
[°C]
Aufbau
TB 20110

TB 1577A

TB1170A


TM 2
TM 8

TM 1

TM 3
TM 4
21.1
15.3
15.5
14.2
11.7
10.6
8.5
1.12
1.41
0.79
0.78
0.70
0.71
0.66
- 70 – + 260
- 70 – + 260
- 70 – + 370
- 70 – + 370
- 70 – + 425
- 70 – + 480
- 70 – + 425
350
350
450
450
480
540
540
zwei Komponenten
TB 1517
TB 1511


TB 1303

TB 1109


TM 28
TM 26
TM 25
TM 24

14.9
14.9
14.3
13.9
13.2
13.1
12.3
11.5
0.17
0.11
0.15
0.08
0.03
0.05
0.03
0.09
- 70 – + 260
- 70 – + 260
- 70 – + 315
- 70 – + 315
- 70 – + 260
- 70 – + 315
- 70 – + 315
- 70 – + 380
400
400
350
350
300
350
350
400
drei Komponenten Cu-Zwischenschicht
TB 1555
TB 1435


TB 1425





TM 17
TM 15

TM 13
TM 11
TM 9
15.0
14.8
14.2
14.1
14.0
13.6
12.8
10.7
0.55
0.40
0.66
0.50
0.25
0.33
0.25
0.17
- 70 – + 260
- 70 – + 260
- 70 – + 370
- 70 – + 370
- 70 – + 260
- 70 – + 370
- 70 – + 370
- 70 – + 370
450
450
480
480
450
480
480
480
drei Komponenten Ni-Zwischenschicht

Berechnungsformeln

Die Berechnung der wichtigsten Formteile kann mittels der untenstehenden Formeln ausgeführt werden (Table 10). Die hierfür benötigten Kennwerte sind Table 9 zu entnehmen. Die angegebenen Werte gelten nur bis zu Temperaturen von ca. 150°C. Für höhere Temperaturen sind diese Werte den Datenblättern des Herstellers zu entnehmen.


Table 10: Berechnungsformeln für Thermobimetalle
Form des Thermobimetalls Ausbiegung mechanische Richtkraft thermische Richtkraft
Freitragende Streifen
Contilevered strip.jpg
[math]A = \frac {\alpha \Delta TL^2}{s} [/math] [math]P = \frac {cA Bs^3}{L^3} [/math] [math]P = \frac {b \Delta T Bs^3}{L} [/math]
Beidendig gelagerter Streifen
Dual supported strip.jpg
[math]A = \frac {\alpha \Delta T L^2}{4s} [/math] [math]P = \frac {16c AB s^3}{L^3} [/math] [math]P = \frac {4b \Delta TB s^2}{L} [/math]
U-förmiger Streifen
U shaped element.jpg
[math]A = \frac {\alpha \Delta T L^2}{2s} [/math] [math]P = \frac {4c AB s^3}{L^3} [/math] [math]P = \frac {2b \Delta TB s^2}{L} [/math]
Spirale
[math]A = \frac {\alpha \Delta T}{s} (f^2 - e^2 + 4 r^2 + 2 e f + 2 \pi r f) [/math]
Wendel
Helical spring.jpg
[math]\alpha = \frac {\alpha_{1} \Delta TL}{s} [/math] [math]P = \frac {c_{1} \alpha Bs^3}{L \cdot r} [/math] [math]P = \frac {b_{1} \Delta TBs^2}{r} [/math]
Scheibe
[math]A = \frac {\alpha \Delta T (D^2 - d^2)}{5s} [/math] [math]P = \frac {16c A s^3}{D^2 - d^2} [/math] [math]P = 3,2 b \Delta T s^2 [/math]
Reversierter Streifen
Reversed strip.jpg
[math]A = \frac {\alpha \Delta T}{s} (y^2 - 2xy - x^2) [/math] [math]P = \frac {c ABs^2}{L^3} [/math] [math]P = \frac {b \Delta T Bs^2}{L^3} (y^2 - 2xy - x^2) [/math]
Reversierte U-Feder
Reserved u shaped element.jpg
[math]A = \frac {\alpha \Delta T}{s} [f^2 + 4 r^2 + 2 \pi r f - (e^2 - 2ex^2 - x^2) + 2f (e - x)] [/math]
[math]A[/math] Ausbiegung in mm [math]B[/math] Breite in mm [math]a_{1} = \frac {360}{\pi} \cdot a[/math]
[math]\alpha[/math] Drehwinkel in ° [math]D,d[/math] Durchmesser in mm
[math]P[/math] Kraft in N [math]r[/math] Radius in mm [math]b_{1} = \frac {2}{3} \cdot b[/math]
[math]\Delta T[/math] Temperaturdifferenz in K [math]a[/math] spez. therm. Ausbiegung in 1/K
[math]s[/math] Dicke in mm [math]b=ac[/math] therm. Richtkraftkonstante in[math] N/(mm^2 \cdot K)[/math] [math]c_{1} = \frac {\pi}{540} \cdot c[/math]
[math]L[/math] freibewegliche Länge in mm [math]c[/math] mech. Richtkraftkonstante [math]N/mm^2[/math]

Grenzbelastung

In allen Berechnungen gemäß Table 10 ist nachzuprüfen, ob die thermisch und/oder mechanisch induzierten Spannungen unterhalb der zulässigen Grenzbiegespannung liegen. Für die Berechnung der zulässigen Belastung (Kraft Pmax bzw. Moment Mmax) der Thermobimetall-Grundformen ergeben sich die folgenden Beziehungen:


Einseitig eingespannter Streifen [math]P_{max} \lt \frac {\sigma Bs^2}{6L} [/math]
Beidseitig gelagerter Streifen [math]P_{max} \lt \frac {\sigma Bs^2}{1,5L} [/math]
Spirale und Wendel [math]M_{max} \lt \frac {\sigma Bs^2}{6} [/math]
Scheibe [math]P_{max} \lt \frac {2 \sigma s^2}{3} [/math]

Kommentare

  1. Als Einheiten für die Kennzeichnung der elektrischen Leitfähigkeit sind MS/m and m/Ω.mm2 gebräuchlich. Häufig erfolgt auch die Angabe in % IACS ( International Annealed Copper Standard), wobei 100% IACS der Leitfähigkeit von Kupfer mit 58 MS/m entspricht. Für die Bezeichnung von Festigkeitszuständen gelten die Einheiten N/mm2 und MPa.

    1 MS/m entspricht 1 m/Ωmm2
    1 MPa entspricht 1 N/mm2

Referenzen

ASM Handbuch Volume 2, 10th Edition: Properties and Selection of Nonferrous

Alloys and Special Purpose Materials, ASM International, Cleveland OH, USA 1990

Wieland-Kupferwerkstoffe. Wieland-Werke AG, Ulm 1999

Rau, G.: Metallische Verbundwerkstoffe. Werkstofftechnische

Verlagsgesellschaft, Karlsruhe 1977

Kayser, O., Pawlek, F., Reichel, K.: Die Beeinflussung der Leitfähigkeit reinsten

Kupfers durch Beimengungen. Metall 8 (1954) 532-537

Dies, K.: Kupfer und Kupferlegierungen in der Technik. Springer-Verlag, Berlin, Heidelberg, New York, 1967

Gerlach,U.; Kreye, H.: Gefüge und mechanische Eigenschaften der Legierung

CuNi9Sn2. Metall 32 (1978) 1112-1115

Beryvac, Firmenschrift Vakuumschmelze GmbH, Hanau 1974

Beryvac 520, Firmenschrift Vacuumschmelze GmbH, Hanau 1975

Kupfer-Beryllium, Firmenschrift Brush Wellman

Kreye, H.; Nöcker, H.; Terlinde, G.: Schrumpfung und Verzug beim Aushärten von Kupfer-Beryllium-Legierungen. Metall 29 (1975) 1118-1121
